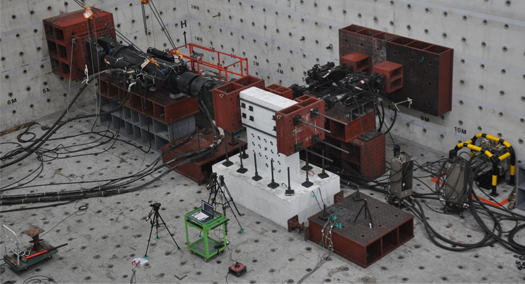

한국원자력연구원에서 의뢰한 원전용 철근콘크리트 전단벽의 내진성능실험을 의뢰기관 및 관계기관 연구자들 30여명이 참석한 가운데 진행되었다. 실험목적은 입력하중 방향 및 하중재하속도를 고려하여 실험을 수행하였다. 입력하중 방향은 2방향 실험을 위해 면내방향으로 3,000kN Dynamic Actuator 1대, 면외방향으로 500kN Dynamic Actuator 2대를 사용하고, 최고 재하속도는 125mm/sec 까지 실험을 하였다. 동시에 Actuator 3대를 제어하여 실험하였고, 국내에서 처음으로 3,000kN Dynamic Actuator를 사용하여 실험한 사례가 되었다.
실 험 명
  • 구로고가교 30m거더 실증실험
실험기간
  • 2019. 03. 25 ~ 2019. 04. 09
실험목적
  • 노후교량인 구로고가교의 30m PSC 거더에 대한 정·동적 성능실험
사용장비
  • 2 MN Dynamic Actuator 2대
  • 5 MN급 문형로딩프레임 2조
  • TML TDS-530 데이터 계측장비 1대
실험방법

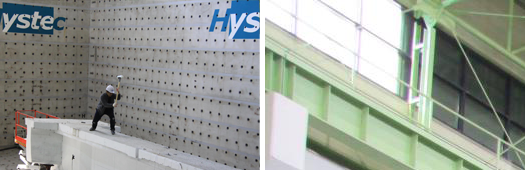

  • 임팩트해머를 사용한 동적성능평가수행
  • 2 MN Dynamic Actuator로 ±1mm 진폭을 0.1Hz에서 3.5Hz까지 증가시켜 동적성능평가수행
  • 2 MN Dynamic Actuator 2대를 변위제어방식으로 단조 증가시키며 정적재하실험을 수행
  • 거더 극한성능 규명까지 실험진행 및 완료
실 험 명

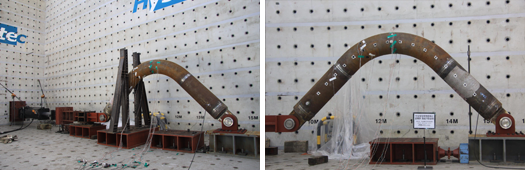

  • 인장 및 압축하중에서 실배관 파괴거동실험
실험기간
  • 2019. 04. 06 ~ 2019. 04. 18
실험목적
  • 수압상태에 따른 실배관의 인장 및 압축에 대한 극한성능평가
사용장비
  • 5 MN Static Actuator 1대
  • TML TDS-530 데이터 계측장비 1대
실험방법
  • 양수기를 사용하여 실배관에 일정수압까지 물 주입 및 압력유지
  • 5 MN Static Actuator와 수평이동이 가능한 LM가이드 설치 후 연결
  • 실배관의 인장 및 압축하중 성능을 평가하기 위하여 최대 500mm 까지 수평하중재하 실험수행
실 험 명

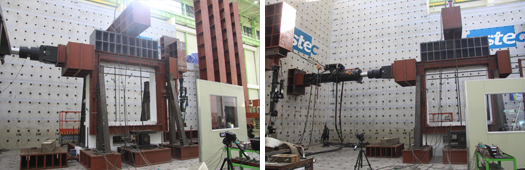

  • PT골조 성능실험
실험기간
  • 2019. 05. 27. ~ 2019. 06. 07
실험목적
  • 일반골조와 보강골조 실험체에 대한 성능평가
사용장비
  • 2 MN Dynamic Actuator 1대
  • 축력도입용 100 Ton용량 복동실린더 1식
  • TML TDS-530 데이터 계측장비 1대
실험방법
  • 수평가력용 2 MN Dynamic Actuator 수평설치
  • 상재하중을 모사하기 위한 실험체 상부 축력도입
  • 반복가력시 횡변위 방지를 위해 실험체 기둥부에 볼지그 설치
  • Drift Ratio에 따른 반복변위가력 실험수행
실 험 명

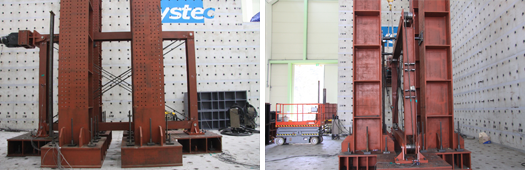

  • 케이블 프레임 성능실험
실험기간
  • 2019. 02. 18. ~ 2019. 02. 22
실험목적
  • 케이블의 연결방법에 따른 프레임 성능검증
사용장비
  • 1 MN Dynamic Actuator 1대
  • TML TDS-530 데이터 계측장비 1대
실험방법
  • 수평가력용 1 MN Dynamic Actuator 수평 설치
  • 반복가력시 횡변위 방지를 위해 실험체 기둥부에 볼지그 설치
  • 케이블 연결방식 및 Drift Ratio에 따른 반복변위가력 실험수행
실 험 명

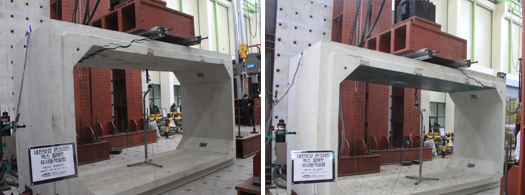

  • 내진보강 콘크리트 박스 유사동적실험
실험기간
  • 2019. 05. 10 ~ 2019. 05. 16
실험목적
  • 내진보강 유·무에 따른 콘크리트박스의 극한성능평가
사용장비
  • 2 MN Dynamic Actuator 1대
  • 5 MN급 문형로딩프레임 1조
  • TML TDS-530 데이터 계측장비 1대
실험방법
  • 강재 프레임 형태에 따라 댐퍼를 부착하여 Drift Ratio 및 속도를 고려한 반복가력실험 수행
  • 내진성능평가를 위한 횡방향 비틀림 방지를 위하여 볼지그 시스템 부착
실 험 명

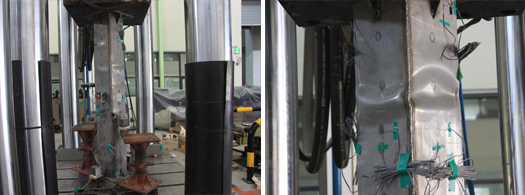

  • 각형강관 압축실험
실험기간
  • 2019. 05. 30 ~ 2019. 05. 31
실험목적
  • 순환골재 콘크리트 충진방식에 따른 각형강관의 극한성능평가
사용장비
  • 5 MN Dynamic UTM 1대
  • TML TDS-530 데이터 계측장비 1대
실험방법
  • 5 MN Dynmic UTM에 상부 유압그립 및 스위블(Swivel)이 가능한 Compression Plate 설치
  • 실험체의 길이방향 변형량을 정량적으로 파악하기 위하여 실험체 4면에 변위계(LVDT)를 설치
  • 실험체 파괴 시까지 하중가력
